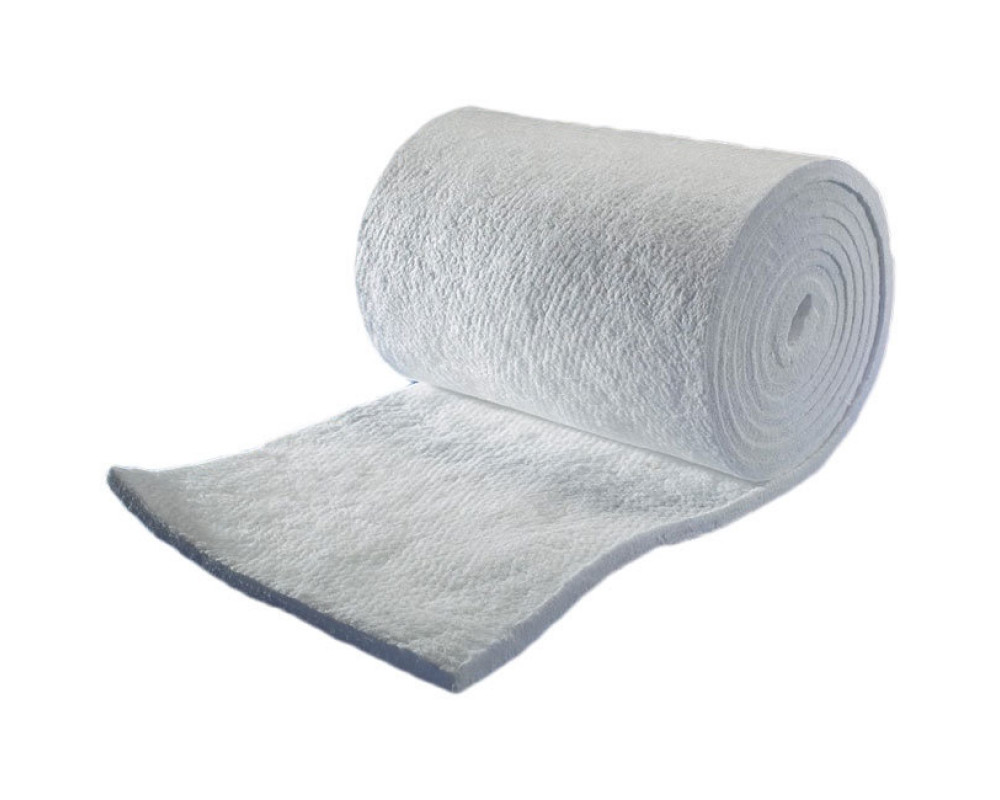

Одеяло огнеупорное Blanket 1260 1216*610*13 плотность 96кг/м3
30 руб.
- В наличии
классификационная температура: 1260 °C;
материал: керамическое волокно;
толщина: 13мм;
плотность: 96 кг/м3;
размер: 1216 х 610мм
Одеяло огнеупорное теплоизоляционное иглопробивное "Avantex" марки Blanket производится на основе керамических волокон, сплетённых между собой механическим способом, прошедших термообработку при температуре 700°С. ТУ 23.20.12-014-59264088-2018 (идентичные ТУ 1593-014-59264088-2016).
Физико-химические свойства одеяла огнеупорного теплоизоляционного иглопробивного "AVANTEX" марки Blanket :
|
№ п/п |
Наименование показателя |
Значение для марок |
||
|
Blanket 1050 |
Blanket 1260 |
Blanket 1430 |
||
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Химический состав, % |
|
|
|
|
Al 2 O 3 , не менее |
40 |
44 |
33 |
|
|
Al 2 O 3 + SiO 2 , не менее |
97 |
97 |
81 |
|
|
ZrO 2 , в пределах |
- |
- |
12-16 |
|
|
2 |
Классификационная температура, 0С, не выше |
1050 |
1260 |
1430 |
|
3
|
Предел прочности при растяжении, МПа, не менее, от номинальной кажущейся плотности |
|
|
|
|
64 кг/м 3 |
0,020 |
0,025 |
0,025 |
|
|
96 кг/м 3 |
0,030 |
0,045 |
0,045 |
|
|
128 кг/м 3 |
0,040 |
0,060 |
0,060 |
|
|
160 кг/м 3 |
0,050 |
0,075 |
0,075 |
|
|
4 |
Огневая усадка (выдержка 5 часов при классификационной температуре), %, не более |
3,9 |
3,9 |
3,9 |
|
5 |
Влажность, не более, % |
1 |
1 |
1 |
|
6
|
Теплопроводность при температуре 25 0 С, Вт/(м*К), не более |
0,038
|
0,038
|
0,038
|
|
400 0 С |
0,04 |
0,05 |
0,06 |
|
|
600 0 С |
0,06 |
0,08 |
0,1 |
|
|
800 0 С |
0,07 |
0,1 |
0,13 |
|
|
1000 0 С |
0,09 |
0.13 |
0,2 |
|
|
7 |
Кажущаяся плотность, кг\м3 |
64; 96;128;160 |
||
|
8 |
*Огнеупорность, С, не более |
1650 |
1700 |
1760 |
|
9 |
Цвет |
белый |
||
Преимущества:
1. Обладает: малой кажущейся плотностью и низкой теплопроводностью, трещиноустойчивостью, значительной прочностью на разрыв и на изгиб.
2. Сочетает в себе высокотемпературные, огнеупорные и изоляционные свойства, низкую теплопроводность и малоинерционность.
3. Легко обрабатывается и не критичны к циклам нагрев-охлаждение.
4. Помогает экономии энергоносителей до 40% (в печах периодического действия) и до 25% (в печах непрерывного действия).
5. Снижает габариты печи за счет толщины кладки.
6. Снижает массу футеровки печи до 10 раз.
7. Увеличивает число термосмен до 1000-2000.
8. Снижает трудоемкость монтажа футеровки в несколько раз.
9. Обладает упругостью и прочностью.
Применение:
1. Используется при футеровке во всех отраслях промышленности до температуры 1430°С‚ позволяет существенно снизить энергопотребление при эксплуатации печей и термического оборудования.
2. Применяется вместо традиционных материалов в футеровках практически всего парка термического оборудования, печей крекинга и риформинга нефтеперерабатывающей и химической отраслях.
3. Теплоизоляция сводов и стен печей, а также регенераторов стекловаренных печей.
4. Футеровка стен, плоских сводов, горелочных камней, теплоизоляция смотровых и технологических люков туннельных печей для обжига керамических плиток.
5. Изоляция газовых и паровых турбин в энергетике.
6. Тепловые барьеры в автомобильной промышленности.
| Пользовательские характеристики | |
|---|---|
| Материал изоляции | керамическое волокно |
| Максимальная рабочая температура | 1260 |
- Цена: 30 руб.
